เครื่องระเหยแบบใดที่เหมาะกับความต้องการห้องเย็นของคุณ? เปรียบเทียบ DL กับ DD กับ DJ

ในระบบทำความเย็นอุตสาหกรรม เครื่องระเหย (เครื่องทำความเย็นด้วยอากาศ) จะกำหนดระดับการใช้พลังงานของห้องเย็นโดยตรงและความเสถียรของคุณภาพของสินค้าที่จัดเก็บ ประเภท DL เหมาะสำหรับการเก็บรักษาสดที่อุณหภูมิสูงกว่า 0°C, ประเภท DD สำหรับการจัดเก็บความเย็นที่อุณหภูมิ -18°C และประเภท DJ สำหรับการจัดเก็บแบบแช่แข็งอย่างรวดเร็วที่อุณหภูมิต่ำกว่า -25°C . ความแตกต่างหลักระหว่างทั้งสามรุ่นอยู่ที่ระยะห่างของครีบ ความสามารถในการทำความเย็น และวิธีการละลายน้ำแข็ง การเลือกที่ไม่ตรงกันจะนำไปสู่การอุดตันของน้ำค้างแข็ง การใช้พลังงานที่เพิ่มขึ้น หรือการเน่าเสียของผลิตภัณฑ์ การคัดเลือกจะต้องพิจารณาอุณหภูมิในการจัดเก็บ คุณลักษณะของผลิตภัณฑ์ และภาระความร้อนอย่างครอบคลุม แทนที่จะอาศัยประสบการณ์เพียงอย่างเดียว

การจำแนกประเภทและช่วงอุณหภูมิที่ใช้งานได้ของแอร์คูลเลอร์ D-Series

เครื่องทำความเย็นด้วยอากาศ D-series ที่ใช้กันทั่วไปในห้องเย็นทางอุตสาหกรรมแบ่งออกเป็นสามรุ่นตามอุณหภูมิที่ใช้บังคับ ซึ่งแต่ละรุ่นสอดคล้องกับข้อกำหนดในการทำความเย็นและสภาพแวดล้อมของอุณหภูมิในการจัดเก็บที่แตกต่างกัน:

• เครื่องระเหยอุณหภูมิสูงชนิด DL : ใช้ได้กับอุณหภูมิการจัดเก็บที่สูงกว่า 0°C โดยส่วนใหญ่ใช้สำหรับการจัดเก็บผลไม้ ผัก ไข่สด ชา และระบบปรับอากาศขนาดใหญ่ในโรงงาน
• เครื่องระเหยอุณหภูมิปานกลางชนิด DD : ใช้ได้กับอุณหภูมิการเก็บรักษาตั้งแต่ -1°C ถึง -18°C เหมาะสำหรับการเก็บรักษาเนื้อสัตว์ ปลา ไอศกรีม และอาหารแช่แข็งอื่นๆ ในตู้เย็น
• เครื่องระเหยอุณหภูมิต่ำชนิด DJ : ใช้ได้กับอุณหภูมิการเก็บรักษาที่ต่ำกว่า -18°C โดยส่วนใหญ่ใช้สำหรับการจัดเก็บเนื้อสด ปลา เกี๊ยว และอาหารอื่นๆ แบบแช่แข็งอย่างรวดเร็ว โดยโดยทั่วไปอุณหภูมิในการเก็บรักษาจะต่ำกว่า -25°C

สะท้อนให้เห็นความแตกต่างทางโครงสร้างหลักระหว่างทั้งสามรุ่น ระยะห่างครีบ และ การออกแบบการไหลของอากาศ . ภายใต้สภาวะอุณหภูมิต่ำ ความชื้นในอากาศจะควบแน่นและเป็นน้ำแข็งบนพื้นผิวคอยล์เย็นเร็วขึ้น ดังนั้นประเภท DJ จึงมีระยะห่างระหว่างครีบที่ใหญ่ขึ้น (โดยทั่วไปคือ 6 มม. ถึง 9 มม.) ในขณะที่ประเภท DL จะมีระยะห่างระหว่างครีบเล็กกว่า (ประมาณ 4 มม. ถึง 5 มม.) เพื่อเพิ่มพื้นที่แลกเปลี่ยนความร้อนสูงสุดในสภาพแวดล้อมที่มีอุณหภูมิค่อนข้างสูง

การเปรียบเทียบพารามิเตอร์ทางเทคนิคที่สำคัญ

ดังที่แสดงในตารางด้านบน เมื่ออุณหภูมิในการจัดเก็บลดลง ระยะห่างของครีบจะต้องเพิ่มขึ้นตามนั้น เพื่อป้องกันไม่ให้ชั้นน้ำค้างแข็งปิดกั้นทางเดินอากาศ โดยทั่วไปความแตกต่างของอุณหภูมิการออกแบบ (DTD) ของเครื่องระเหยอุณหภูมิต่ำประเภท DJ จะถูกควบคุมที่ 5°ซ ถึง 7°ซ ซึ่งต่ำกว่าอุณหภูมิ 8°C ถึง 10°C ของประเภท DL เพื่อรักษาความชื้นสัมพัทธ์ให้สูงขึ้นในระหว่างกระบวนการแช่แข็งอย่างรวดเร็ว และลดการสูญเสียอาหารขาดน้ำ

โครงสร้างเครื่องระเหยและหลักการทำงาน

องค์ประกอบองค์ประกอบหลัก

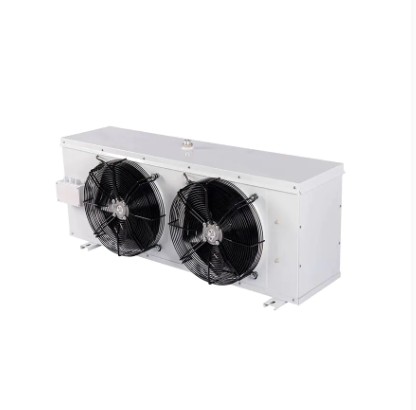

แอร์คูลเลอร์อุตสาหกรรมส่วนใหญ่ประกอบด้วยห้าองค์ประกอบ: คอยล์แลกเปลี่ยนความร้อนระบายความร้อน พัดลมแกน ตัวจ่ายของเหลว อุปกรณ์ละลายน้ำแข็ง และถาดระบายน้ำ . สารทำความเย็นอิ่มตัวที่อุณหภูมิต่ำและความดันต่ำจะเข้าสู่เครื่องระเหยผ่านวาล์วขยายตัวตามอุณหภูมิ ซึ่งจะระเหยและดูดซับความร้อนภายในท่อแลกเปลี่ยนความร้อน พัดลมบังคับให้อากาศไหลผ่านพื้นผิวครีบ เพื่อระบายความร้อนออกจากห้องเย็นเพื่อให้ความเย็น

ปัจจัยที่ส่งผลต่อประสิทธิภาพการแลกเปลี่ยนความร้อน

ผลการทำความเย็นที่แท้จริงของเครื่องระเหยถูกจำกัดโดยปัจจัยหลายประการ:

1. ความเร็วลมและปริมาตร : ความเร็วลมที่ไม่เพียงพอทำให้เกิดการแลกเปลี่ยนความร้อนไม่เพียงพอ ในขณะที่ความเร็วที่มากเกินไปจะทำให้การใช้พลังงานของพัดลมเพิ่มขึ้น และอาจทำให้พื้นผิวอาหารขาดน้ำ ในการจัดเก็บแบบแช่แข็งด่วนทางอุตสาหกรรม โดยทั่วไปความเร็วลมจะได้รับการออกแบบที่ 3 เมตร/วินาที ถึง 5 เมตร/วินาที
2. ความสะอาดของครีบ : การสะสมของฝุ่นและน้ำมันสามารถลดค่าสัมประสิทธิ์การถ่ายเทความร้อนได้ 15% ถึง 30% การทำความสะอาดเป็นประจำถือเป็นสิ่งสำคัญเพื่อรักษาประสิทธิภาพการใช้พลังงาน
3. ความหนาของชั้นฟรอสต์ : เมื่อความหนาของน้ำค้างแข็งเกิน 3 มม. ความต้านทานความร้อนด้านอากาศจะเพิ่มขึ้นอย่างมาก ซึ่งอาจลดความสามารถในการทำความเย็นลงได้มากกว่า 20% จำเป็นต้องละลายน้ำแข็งตามเวลาที่กำหนด
4. การจัดหาของเหลว Superheat : ความร้อนยวดยิ่งที่เหมาะสม (โดยทั่วไปคือ 3°C ถึง 8°C) ป้องกันการสะสมของของเหลวในคอมเพรสเซอร์ ขณะเดียวกันก็รับประกันการใช้งานพื้นที่แลกเปลี่ยนความร้อนของเครื่องระเหยอย่างมีประสิทธิภาพ

การคำนวณการคัดเลือกและการประเมินโหลดความร้อน

เครื่องระเหย การคัดเลือกไม่สามารถอาศัยประสบการณ์เพียงอย่างเดียว จำเป็นต้องคำนวณภาระความร้อน ปริมาณความร้อนรวมของห้องเย็นประกอบด้วยส่วนประกอบต่างๆ ดังต่อไปนี้:

• โหลดความร้อนของสิ่งที่แนบมา : ความร้อนที่ถ่ายเทผ่านผนัง หลังคา และพื้น แปรผันตามความหนาของฉนวนและความแตกต่างของอุณหภูมิ
• โหลดความร้อนของผลิตภัณฑ์ : ความร้อนที่ปล่อยออกมาระหว่างการทำให้ผลิตภัณฑ์เย็นลงหรือแช่แข็ง ซึ่งคิดเป็นสัดส่วนมากกว่า 60% ของความร้อนทั้งหมดในการจัดเก็บแบบแช่แข็งอย่างรวดเร็ว
• โหลดความร้อนในการระบายอากาศ : ความร้อนที่นำเข้ามาจากอากาศอุ่นภายนอกเมื่อเปิดประตูห้องเย็นหรือระหว่างการระบายอากาศ
• โหลดความร้อนของมอเตอร์และแสงสว่าง : ความร้อนที่เกิดจากมอเตอร์พัดลมและอุปกรณ์ส่องสว่างระหว่างการทำงาน
• โหลดความร้อนในการปฏิบัติงานของบุคลากร : ความร้อนที่ปล่อยออกมาจากคนงานระหว่างการปฏิบัติงานภายในห้องเก็บของ

การคัดเลือกควรประกอบด้วย อัตราความปลอดภัย 10% ถึง 15% ขึ้นอยู่กับภาระความร้อนทั้งหมดที่คำนวณได้ เพื่อพิจารณาสภาพอากาศที่รุนแรงหรือความผันผวนของการหมุนเวียนของผลิตภัณฑ์ นอกจากนี้ ความสามารถในการทำความเย็นที่กำหนดของเครื่องระเหยต้องได้รับการแก้ไขตามสภาพการทำงานจริง (อุณหภูมิในการจัดเก็บ อุณหภูมิการระเหย อุณหภูมิการควบแน่น) โดยใช้เส้นโค้งประสิทธิภาพที่ผู้ผลิตจัดทำเป็นพื้นฐานในการแก้ไข

กลยุทธ์การละลายน้ำแข็งและการจัดการประสิทธิภาพพลังงาน

การเปรียบเทียบวิธีการละลายน้ำแข็งทั่วไป

ข้อแนะนำในการตั้งค่าวงจรการละลายน้ำแข็ง

ความถี่ในการละลายน้ำแข็งควรปรับแบบไดนามิกตามความถี่ในการเปิดประตู ปริมาณความชื้นของผลิตภัณฑ์ และความเร็วการละลายน้ำแข็งของคอยล์เย็น หากต้องการจัดเก็บแบบแช่แข็งอย่างรวดเร็วที่อุณหภูมิต่ำกว่า -25°C แนะนำให้ละลายน้ำแข็งด้วยแก๊สร้อนทุกครั้ง 4 ถึง 6 ชั่วโมง โดยแต่ละรอบการละลายน้ำแข็งจะควบคุมภายใน 15 ถึง 20 นาที การละลายน้ำแข็งบ่อยครั้งทำให้เกิดความผันผวนของอุณหภูมิในการจัดเก็บซึ่งส่งผลต่อคุณภาพอาหาร ระยะเวลาที่นานเกินไปทำให้เกิดการสะสมตัวของน้ำค้างแข็ง แรงต้านของอากาศที่เพิ่มขึ้น และการใช้พลังงานของพัดลมที่เพิ่มขึ้น

สิ่งจำเป็นในการติดตั้งและบำรุงรักษา

การติดตั้งที่เหมาะสมและการบำรุงรักษาอย่างสม่ำเสมอถือเป็นสิ่งสำคัญสำหรับการทำงานของเครื่องระเหยที่มีประสิทธิภาพในระยะยาว:

1. ตำแหน่งการติดตั้ง : ควรติดตั้งเครื่องทำความเย็นด้วยลมที่ด้านบนหรือสูงบนผนังด้านข้างของห้องเย็น โดยช่องระบายอากาศหันไปทางประตู เพื่อสร้างการกระจายลมที่สม่ำเสมอ และหลีกเลี่ยงการเป่าลมเย็นโดยตรงไปที่ผลิตภัณฑ์
2. การสอบเทียบระดับ : ต้องติดตั้งตัวเครื่องในแนวนอน การเอียงจะทำให้การระบายน้ำละลายน้ำแข็งไม่ดี ส่งผลให้มีน้ำสะสมหรือล้นในถาดระบายน้ำ
3. เคลียร์แอร์ไปกลับ : อย่างน้อย 300มม ควรรักษาช่องว่างอากาศกลับระหว่างเครื่องระเหยและผนังหรือกองผลิตภัณฑ์เพื่อให้แน่ใจว่าอากาศไหลเวียนได้โดยไม่มีสิ่งกีดขวาง
4. การทำความสะอาดเป็นประจำ : ทำความสะอาดครีบทุกไตรมาสด้วยแปรงขนนุ่มหรือหัวฉีดน้ำแรงดันต่ำเพื่อขจัดฝุ่นและน้ำมัน ตรวจสอบใบพัดลมสำหรับการเสียรูปและแบริ่งมอเตอร์เพื่อการหล่อลื่น
5. การตรวจจับการรั่วไหลและฉนวน : ดำเนินการตรวจสอบความรั่วซึมของท่อทำความเย็นเป็นประจำทุกปี ตรวจสอบให้แน่ใจว่าชั้นฉนวนบนท่อจ่ายของเหลวและท่อดูดยังคงสภาพเดิม เพื่อป้องกันการสูญเสียความเย็นและการควบแน่น

กำลังเติบโต เครื่องระเหย แนวโน้มเทคโนโลยี

เนื่องจากอุตสาหกรรมเครื่องทำความเย็นต้องการประสิทธิภาพการใช้พลังงานที่สูงขึ้นและการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม เทคโนโลยีเครื่องระเหยจึงมีการพัฒนาอย่างต่อเนื่อง:

• เทคโนโลยีพัดลมความถี่ตัวแปร : ด้วยการปรับความเร็วพัดลมให้ตรงกับโหลดความร้อนจริง สามารถประหยัดพลังงานได้ 20% ถึง 35% เมื่อเทียบกับพัดลมความถี่คงที่ ในขณะที่ลดความผันผวนของอุณหภูมิในการจัดเก็บ
• นาโนสารเคลือบป้องกันการกัดกร่อน : การเคลือบแบบชอบน้ำหรือป้องกันการกัดกร่อนบนพื้นผิวครีบช่วยชะลอการกัดกร่อนในสภาพแวดล้อมที่เป็นสเปรย์เกลือและกรด ช่วยยืดอายุการใช้งานของอุปกรณ์ได้มากกว่า 30%
• ความเข้ากันได้ของระบบทรานสคริติคอลCO₂ : เนื่องจาก R744 (CO₂) แพร่หลายมากขึ้นในการขนส่งที่อุณหภูมิต่ำ การออกแบบเครื่องระเหยทนแรงดันสูง (สูงถึง 120 บาร์) จึงเป็นตัวแทนของทิศทางทางเทคโนโลยีใหม่
• ควบคุมการละลายน้ำแข็งอัจฉริยะ : การเริ่มการละลายน้ำแข็งขึ้นอยู่กับเซ็นเซอร์ความหนาของน้ำค้างแข็งหรือสัญญาณความแตกต่างของแรงดัน แทนที่การละลายน้ำแข็งตามเวลาแบบเดิม ลดรอบการละลายน้ำแข็งที่ไม่จำเป็น และปรับปรุง COP ของระบบ

เทคโนโลยีเหล่านี้ไม่เพียงแต่ลดต้นทุนการดำเนินงานห้องเย็นเท่านั้น แต่ยังตอบสนองต่อแนวโน้มอุตสาหกรรมทั่วโลกที่มีต่อการลดคาร์บอนของสารทำความเย็นและการปรับปรุงประสิทธิภาพการใช้พลังงาน
