อธิบายฟังก์ชัน หลักการทำงาน และประเภท: คอนเดนเซอร์ทำหน้าที่อะไร

ก คอนเดนเซอร์ เป็นเครื่องแลกเปลี่ยนความร้อนที่ขจัดความร้อนจากก๊าซทำความเย็นและเปลี่ยนกลับเป็นสถานะของเหลว เพื่อให้วงจรการทำความเย็นสามารถดำเนินต่อไปได้ กล่าวโดยย่อ: จะปล่อยความร้อนที่ดูดซับภายในพื้นที่เย็นออกสู่สิ่งแวดล้อมภายนอก หากไม่มีคอนเดนเซอร์ที่ทำงานอย่างเหมาะสม ระบบทำความเย็นหรือเครื่องปรับอากาศก็ไม่สามารถทำงานได้อย่างมีประสิทธิภาพหรือทำงานไม่ได้เลย

ไม่ว่าคุณจะจัดการห้องเย็น ใช้เครื่องทำความเย็นอุตสาหกรรม หรือระบุอุปกรณ์สำหรับโรงงานที่มีอุณหภูมิคงที่ การทำความเข้าใจฟังก์ชัน ประเภท และตัวชี้วัดประสิทธิภาพคอนเดนเซอร์จะช่วยให้คุณตัดสินใจได้อย่างชาญฉลาดและคุ้มต้นทุนมากขึ้น

คำจำกัดความของคอนเดนเซอร์: คอนเดนเซอร์คืออะไรกันแน่?

ก condenser is a device that cools a hot, high-pressure refrigerant vapor until it condenses into a liquid. It sits on the "ด้านสูง" ของวงจรทำความเย็นหรือการปรับอากาศ—หลังคอมเพรสเซอร์และก่อนวาล์วเอ็กซ์แพนชัน การเปลี่ยนเฟสจากก๊าซเป็นของเหลวจะปล่อยความร้อนแฝง ซึ่งคอนเดนเซอร์จะถ่ายโอนไปยังตัวกลางทำความเย็น (อากาศหรือน้ำ)

ในภาษาในชีวิตประจำวัน บางครั้งผู้คนสับสนระหว่าง "คอนเดนเซอร์" กับ "คอมเพรสเซอร์" ความแตกต่างนั้นง่าย:

• คอมเพรสเซอร์ – เพิ่มความดันและอุณหภูมิของก๊าซทำความเย็น
• คอนเดนเซอร์ – ปฏิเสธความร้อนและเปลี่ยนก๊าซร้อนนั้นกลับเป็นของเหลว

คำว่า "การควบแน่น" อธิบายถึงกระบวนการเปลี่ยนเฟสนี้ คุณจะเห็นมันเขียนว่า หน่วยควบแน่น เมื่อคอนเดนเซอร์จับคู่กับคอมเพรสเซอร์ในชุดประกอบชุดเดียว

คอนเดนเซอร์ทำงานอย่างไร? ทีละขั้นตอน

การทำงานของคอนเดนเซอร์เป็นไปตามขั้นตอนที่ชัดเจนสี่ขั้นตอนภายในวงจรการทำความเย็นที่กว้างขึ้น:

1. ก๊าซร้อนเข้ามา ไอสารทำความเย็นที่ให้ความร้อนยวดยิ่งจากคอมเพรสเซอร์ (โดยทั่วไปคือ 60–90 °C) จะไหลเข้าสู่ทางเข้าของคอนเดนเซอร์
2. ลดความร้อนยวดยิ่ง ไอระเหยจะเย็นลงก่อนถึงอุณหภูมิอิ่มตัว (ควบแน่น) ขณะเคลื่อนที่ผ่านขดลวดหรือท่อ
3. การควบแน่น กt saturation temperature the refrigerant releases its latent heat and changes phase from gas to liquid. นี่คือจุดที่ ~70–80% ของการปฏิเสธความร้อนทั้งหมดเกิดขึ้น
4. ระบายความร้อนย่อย สารทำความเย็นที่เป็นของเหลวในปัจจุบันจะเย็นลงต่ำกว่าความอิ่มตัวสองสามองศาก่อนที่จะออกจากคอนเดนเซอร์ ปรับปรุงประสิทธิภาพของระบบ และป้องกันก๊าซแฟลชในท่อของเหลว

ตัวกลางทำความเย็น—อากาศที่ถูกพัดโดยพัดลมหรือน้ำที่ไหลเวียนผ่านทาวเวอร์—จะดูดซับความร้อนนี้และพาออกไปจากระบบ ความแตกต่างของอุณหภูมิระหว่างสารทำความเย็นและตัวกลางทำความเย็น (เรียกว่า อุณหภูมิเข้าใกล้ ) กำหนดโดยตรงว่าคอนเดนเซอร์ทำงานได้อย่างมีประสิทธิภาพเพียงใด แนวทางที่เล็กลงหมายถึงประสิทธิภาพที่สูงขึ้น

หน้าที่สำคัญของคอนเดนเซอร์ในระบบทำความเย็น

คอนเดนเซอร์มีฟังก์ชันหลายอย่างที่ทับซ้อนกัน ซึ่งทั้งหมดนี้จำเป็นต่อความน่าเชื่อถือของระบบและประสิทธิภาพการใช้พลังงาน:

การปฏิเสธความร้อน

วัตถุประสงค์หลัก คอนเดนเซอร์จะไล่ความร้อนที่รวบรวมมาจากพื้นที่ตู้เย็นบวกกับความร้อนที่เพิ่มขึ้นจากคอมเพรสเซอร์ สำหรับระบบทำความเย็นขนาด 10 กิโลวัตต์ คอนเดนเซอร์มักจะปฏิเสธ ให้ความร้อน 12–14 กิโลวัตต์ (พลังงานที่เพิ่มขึ้น 2–4 กิโลวัตต์มาจากการทำงานของคอมเพรสเซอร์)

การแปลงเฟสสารทำความเย็น

ด้วยการแปลงไอสารทำความเย็นให้เป็นของเหลว คอนเดนเซอร์จะทำให้วาล์วขยายตัวและเครื่องระเหยทำงานได้ ไม่มีการควบแน่น = ไม่มีสารทำความเย็นที่เป็นของเหลว = ไม่มีผลการทำความเย็นที่ปลายน้ำ

การควบคุมแรงดันในด้านสูง

ความสามารถของคอนเดนเซอร์ในการปฏิเสธความร้อนจะเป็นตัวกำหนดความดันการควบแน่น คอนเดนเซอร์ที่มีขนาดเล็กหรือสกปรกจะเพิ่มแรงดันที่ส่วนหัว ซึ่งบังคับให้คอมเพรสเซอร์ทำงานหนักขึ้น ทำให้สิ้นเปลืองพลังงานมากขึ้นถึง 3–5% ต่ออุณหภูมิควบแน่นที่เพิ่มขึ้น 1 °C .

Sub-cooling สารทำความเย็นเหลว

ก well-designed condenser provides 3–8 °C of sub-cooling, which prevents vapor bubbles in the liquid line, increases refrigerating effect, and improves COP (Coefficient of Performance).

ปกป้องอายุการใช้งานของคอมเพรสเซอร์

ด้วยการรักษาแรงดันคายประจุให้อยู่ในขีดจำกัดการออกแบบ คอนเดนเซอร์จะช่วยป้องกันความร้อนสูงเกินไปของคอมเพรสเซอร์และความเครียดทางกล ซึ่งเป็นหนึ่งในสาเหตุหลักของความล้มเหลวของคอมเพรสเซอร์ก่อนเวลาอันควร

ประเภทของคอนเดนเซอร์: ระบายความร้อนด้วยอากาศ เทียบกับ ระบายความร้อนด้วยน้ำ เทียบกับ ระเหย

คอนเดนเซอร์หลักสามประเภทแต่ละประเภทเหมาะกับการใช้งาน สภาพอากาศ และงบประมาณที่แตกต่างกัน:

กir-Cooled Condensers

ชนิดที่ใช้กันอย่างแพร่หลายทั่วโลก อากาศโดยรอบถูกบังคับเหนือคอยล์ครีบโดยพัดลมตั้งแต่หนึ่งตัวขึ้นไป ไม่จำเป็นต้องมีโครงสร้างพื้นฐานด้านน้ำ ทำให้การติดตั้งง่ายและค่าบำรุงรักษาต่ำ ซีรีส์คอนเดนเซอร์ระบายความร้อนด้วยอากาศของ Brozercool ใช้คอยล์ครีบอลูมิเนียมท่อทองแดงประสิทธิภาพสูงพร้อมมอเตอร์พัดลม EC ทำให้มีอัตราการปฏิเสธความร้อนจำเพาะที่สูงกว่า 1.8 kW/m²

คอนเดนเซอร์ระบายความร้อนด้วยน้ำ

เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อหรือแบบแผ่นที่ใช้น้ำเป็นตัวกลางในการทำความเย็น มีอุณหภูมิควบแน่นต่ำลง ซึ่งช่วยปรับปรุง COP ของระบบโดย 10–20% เมื่อเทียบกับระบายความร้อนด้วยอากาศ ในสภาพแวดล้อมเดียวกัน แต่ต้องมีหอทำความเย็น การบำบัดน้ำ และการบำรุงรักษาที่ซับซ้อนมากขึ้น

คอนเดนเซอร์แบบระเหย

น้ำจะถูกพ่นลงบนคอยล์ในขณะที่อากาศถูกพัดผ่าน การระเหยจะทำให้คอยล์เย็นลงต่ำกว่าอุณหภูมิกระเปาะแห้งโดยรอบ เหมาะอย่างยิ่งในบริเวณที่มีน้ำแต่มีไม่มาก และในบริเวณที่มีอุณหภูมิแวดล้อมสูง

การใช้คอนเดนเซอร์ในอุตสาหกรรมต่างๆ คืออะไร?

คอนเดนเซอร์จะปรากฏขึ้นทุกที่ที่ต้องเคลื่อนย้ายความร้อนจากที่หนึ่งไปอีกที่หนึ่ง ต่อไปนี้เป็นแอปพลิเคชันในโลกแห่งความเป็นจริงที่พบบ่อยที่สุด:

• ห้องเย็นและห้องเก็บความสด – หน่วยควบแน่นแบบระบายความร้อนด้วยอากาศจะรักษาอุณหภูมิตั้งแต่ 10 °C จนถึง −30 °C โดยช่วยรักษาเนื้อสัตว์ ผลิตผล ผลิตภัณฑ์นม และยา
• การประชุมเชิงปฏิบัติการอุณหภูมิคงที่ – การควบคุมการควบแน่นที่แม่นยำช่วยรักษาอุณหภูมิกระบวนการให้อยู่ภายใน ±0.5 °C สำหรับการผลิตอุปกรณ์อิเล็กทรอนิกส์และการตัดเฉือนที่มีความแม่นยำ
• ชิลเลอร์อุตสาหกรรม – คอนเดนเซอร์ระบายความร้อนด้วยน้ำในเครื่องทำความเย็นแบบสกรูหรือแบบแรงเหวี่ยงรองรับโหลด HVAC ขนาดใหญ่ตั้งแต่ 100 kW ไปจนถึงหลาย MW
• ชั้นวางตู้เย็นแบบขนาน – ซูเปอร์มาร์เก็ตและศูนย์กระจายอาหารใช้ระบบหลายคอมเพรสเซอร์แบบขนานที่ใช้คอนเดนเซอร์ขนาดใหญ่เพียงตัวเดียวเพื่อลดแรงดันสูงสุดในการปล่อยออก
• กระบวนการทำความเย็นที่ไม่ได้มาตรฐาน – โรงงานเคมี โรงเบียร์ และศูนย์ข้อมูลใช้คอนเดนเซอร์ที่รวมอยู่ในแผ่นทำความเย็นแบบกำหนดเอง
• ชุดสกรูอุณหภูมิต่ำ – อุโมงค์แช่แข็งแบบระเบิดและอุปกรณ์ทำแห้งแบบเยือกแข็งอาศัยคอนเดนเซอร์ที่มีแรงดันสูงสำหรับการทำงานที่ -40 °C ถึง −60 °C

ปัจจัยที่ส่งผลต่อประสิทธิภาพของคอนเดนเซอร์

การทำความเข้าใจว่าสิ่งใดที่ลดหรือปรับปรุงเอาต์พุตคอนเดนเซอร์ช่วยให้ผู้ปฏิบัติงานลดค่าพลังงานและยืดอายุการใช้งานของอุปกรณ์:

กmbient Temperature

อุณหภูมิอากาศโดยรอบที่เพิ่มขึ้นทุกๆ 1 °C จะทำให้อุณหภูมิการควบแน่นเพิ่มขึ้นประมาณ 1.2–1.5 °C ซึ่งจะทำให้กำลังของคอมเพรสเซอร์เพิ่มขึ้น 2–3% . การวางคอนเดนเซอร์ในตำแหน่งที่มีการระบายอากาศดีและมีร่มเงาถือเป็นสิ่งสำคัญในสภาพอากาศร้อน

ความสกปรกและการสะสมตัวของสิ่งสกปรก

ฝุ่น จาระบี หรือตะกรันบนครีบคอนเดนเซอร์หรือท่อช่วยเพิ่มความต้านทานความร้อน การศึกษาแสดงให้เห็นว่าก การถ่ายเทความร้อนลดลง 10–20% จากคอนเดนเซอร์ที่สกปรกปานกลาง—แปลโดยตรงไปสู่ต้นทุนพลังงานที่สูงขึ้น

กirflow Restrictions

ลมร้อนที่หมุนเวียนกลับผ่านคอนเดนเซอร์ (การหมุนเวียนสั้นๆ) จะทำให้อุณหภูมิแวดล้อมที่มีประสิทธิภาพเพิ่มขึ้น 5–15 °C ระยะห่างที่เหมาะสมจากผนังและส่วนอื่นๆ ถือเป็นสิ่งสำคัญ

ค่าสารทำความเย็น

ทั้งการชาร์จไฟมากเกินไปและการชาร์จน้อยเกินไปส่งผลต่อการควบแน่น การอัดประจุมากเกินไปจะทำให้คอนเดนเซอร์เต็มไปด้วยของเหลว ส่งผลให้พื้นผิวการควบแน่นที่ทำงานอยู่ลดลง การชาร์จไฟต่ำเกินไปจะทำให้อุณหภูมิร้อนจัดและคายประจุมากเกินไป

ก๊าซไม่ควบแน่น

กir or nitrogen in the refrigerant circuit collects in the condenser, raising head pressure and reducing heat transfer area. Regular purging or use of automatic purgers is recommended for large systems.

ผลิตภัณฑ์คอนเดนเซอร์ Brozercool: วิศวกรรมสำหรับความต้องการในโลกแห่งความเป็นจริง

กs a professional refrigeration condenser manufacturer, Brozercool designs and produces a full range of condensing solutions for cold storage, industrial process, and HVAC applications—exported to มากกว่า 80 ประเทศและภูมิภาค .

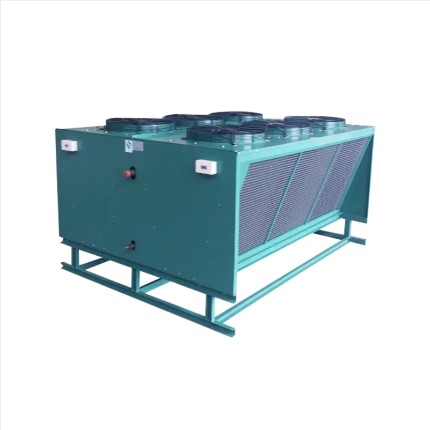

กir-Cooled Condenser Series

ออกแบบมาสำหรับการติดตั้งกลางแจ้งด้วยโครงสร้างคอยล์ท่อทองแดง/ครีบอะลูมิเนียม ตู้ที่ทนต่อการกัดกร่อน และตัวเลือกพัดลม EC แบบปรับความเร็วได้ มีจำหน่ายในรูปแบบการปล่อยแนวนอนหรือแนวตั้งเพื่อให้เหมาะกับเค้าโครงไซต์ที่หลากหลาย

หน่วยควบแน่นแบบระบายความร้อนด้วยน้ำ

หน่วยติดตั้งแบบลื่นไถลขนาดกะทัดรัดที่รวมคอมเพรสเซอร์ คอนเดนเซอร์แบบเปลือกและท่อ และส่วนควบคุม เหมาะสำหรับห้องเย็น กระบวนการทำความเย็น และเครื่องทำความเย็นอุตสาหกรรมที่มีน้ำอยู่ ค่า COP ถึง 3.8–4.5 ภายใต้อุณหภูมิน้ำที่เหมาะสม

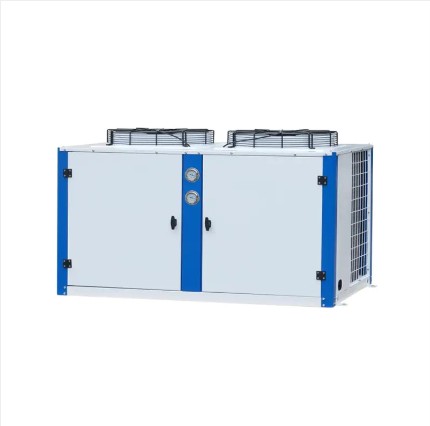

กir-Cooled Condensing Units (Box & Open Type)

ยูนิตควบแน่นแบบกล่องมีเปลือกหุ้มที่ทนทานต่อสภาพอากาศสำหรับวางบนชั้นดาดฟ้าหรือกลางแจ้ง หน่วยแบบเปิดมีต้นทุนที่ต่ำกว่าและความสามารถในการซ่อมบำรุงภาคสนามได้ง่ายขึ้นสำหรับการติดตั้งห้องเครื่อง

สกรูและยูนิตขนานอุณหภูมิต่ำ

สร้างขึ้นโดยเฉพาะสำหรับห้องเย็นแช่แข็งและห้องเย็นหลายอุณหภูมิ วงจรคอนเดนเซอร์ได้รับการจัดอันดับสำหรับแรงดันคายประจุสูงและรองรับสารทำความเย็น รวมถึง R404A, R449A, R744 (CO₂) และ R290 (โพรเพน)

การกำหนดขนาดคอนเดนเซอร์: สิ่งที่คุณต้องรู้ก่อนระบุ

การกำหนดขนาดคอนเดนเซอร์ที่ถูกต้องจะช่วยป้องกันทั้งยูนิตขนาดเล็ก (แรงดันส่วนหัวสูง ทริป) และยูนิตขนาดใหญ่ (ต้นทุนเงินทุนที่ไม่จำเป็น) พารามิเตอร์หลักที่ต้องยืนยันก่อนเลือกคอนเดนเซอร์:

• ความร้อนรวมของการปฏิเสธ (THR) = กำลังไฟฟ้าขาเข้าของเพลาคอมเพรสเซอร์ กำลังทำความเย็น ปรับขนาดเป็น THR เสมอ ไม่ใช่แค่ความสามารถในการทำความเย็น
• การออกแบบอุณหภูมิโดยรอบ – ใช้อุณหภูมิกระเปาะแห้งที่ออกแบบไว้ 1% สำหรับสถานที่ของคุณ (เช่น 38 °C สำหรับตะวันออกกลาง, 35 °C สำหรับยุโรปตอนใต้)
• อุณหภูมิควบแน่นเป้าหมาย – โดยทั่วไปอุณหภูมิโดยรอบ 10–15 °C สำหรับระบายความร้อนด้วยอากาศ น้ำโดยรอบ 5–8 °C สำหรับระบายความร้อนด้วยน้ำ
• ประเภทสารทำความเย็น – ขนาดของคอยล์คอนเดนเซอร์และวาล์วแตกต่างกันอย่างมีนัยสำคัญระหว่าง R134a, R410A, R404A และ CO₂
• กvailable footprint and airflow clearance – อย่างน้อย 1.5–2 ม. บนด้านหน้าช่องอากาศเข้าทั้งหมดสำหรับคอนเดนเซอร์ระบายความร้อนด้วยอากาศ

การบำรุงรักษาคอนเดนเซอร์: วิธีปฏิบัติที่ดีที่สุดในการเพิ่มอายุการใช้งานสูงสุด

การบำรุงรักษาที่เหมาะสมช่วยให้คอนเดนเซอร์ทำงานตามประสิทธิภาพที่กำหนดและสามารถลดต้นทุนพลังงานต่อปีได้ 5–15% . ทำตามกำหนดการนี้:

• รายเดือน: ตรวจสอบและทำความสะอาดครีบคอยล์คอนเดนเซอร์ด้วยอากาศแรงดันต่ำหรือน้ำยาทำความสะอาดคอยล์ ตรวจสอบสภาพใบพัดลมและความตึงของสายพาน
• รายไตรมาส: วัดและบันทึกการทำความเย็นย่อยและความร้อนยวดยิ่ง ตรวจสอบแรงกดของส่วนหัวกับเส้นโค้งการออกแบบ ตรวจสอบการรั่วไหลของสารทำความเย็น
• กnnually: คอยล์ทำความสะอาดล้ำลึก เปลี่ยนแบริ่งมอเตอร์พัดลมหากจำเป็น ตรวจสอบแผ่นท่อและครีบว่ามีการกัดกร่อนหรือไม่ ตรวจสอบปริมาณก๊าซที่ไม่สามารถควบแน่นในระบบระบายความร้อนด้วยน้ำ
• ระบายความร้อนด้วยน้ำเท่านั้น: บำบัดน้ำหล่อเย็นเพื่อรักษา pH 7–8.5 และจำกัดแร่ธาตุที่ก่อตัวเป็นตะกรัน ตรวจสอบภายในท่อเพื่อหาขนาดหรือฟิล์มชีวะทุกๆ 2 ปี

คำถามที่พบบ่อยเกี่ยวกับคอนเดนเซอร์

วัตถุประสงค์หลักของคอนเดนเซอร์คืออะไร?

วัตถุประสงค์หลักคือการปฏิเสธความร้อนจากระบบทำความเย็นสู่สิ่งแวดล้อม ในขณะเดียวกันก็เปลี่ยนไอสารทำความเย็นแรงดันสูงกลับเป็นของเหลวไปพร้อมๆ กัน เพื่อให้วงจรสามารถเกิดขึ้นซ้ำได้

จะเกิดอะไรขึ้นถ้าคอนเดนเซอร์มีขนาดเล็กเกินไป?

กn undersized condenser cannot reject heat fast enough, causing condensing pressure and temperature to rise. This increases compressor power consumption, can trigger high-pressure safety trips, and over time leads to compressor failure.

คอนเดนเซอร์แตกต่างจากอีวาโปเรเตอร์อย่างไร?

เครื่องระเหยจะดูดซับความร้อนจากพื้นที่ที่กำลังทำความเย็น (สารทำความเย็นระเหย) ในขณะที่คอนเดนเซอร์จะปฏิเสธความร้อนนั้นออกสู่ภายนอก (สารทำความเย็นควบแน่น) ทำหน้าที่แลกเปลี่ยนความร้อนตรงกันข้ามในวงจรทำความเย็น

ฉันสามารถใช้สารทำความเย็นใดๆ ในคอนเดนเซอร์ที่มีอยู่ได้หรือไม่

ไม่ คอนเดนเซอร์ได้รับการออกแบบสำหรับช่วงความดันเฉพาะและคุณสมบัติของสารทำความเย็น ตรวจสอบความเข้ากันได้กับผู้ผลิตทุกครั้งก่อนที่จะเปลี่ยนสารทำความเย็น โดยเฉพาะอย่างยิ่งเมื่อเปลี่ยนจาก HFC ไปเป็นทางเลือกที่มี GWP ต่ำกว่า เช่น HFO หรือ CO₂

“การควบแน่น” เหมือนกับ “การระบายความร้อน” หรือไม่?

ไม่อย่างแน่นอน การควบแน่นโดยเฉพาะหมายถึงการเปลี่ยนเฟสจากก๊าซเป็นของเหลวที่ความดันคงที่ ซึ่งจะปล่อยความร้อนแฝงออกมา การทำความเย็นเป็นคำที่กว้างกว่าซึ่งรวมถึงการขจัดความร้อนอย่างสัมผัสได้ (อุณหภูมิลดลง) โดยไม่มีการเปลี่ยนเฟส ในคอนเดนเซอร์ ทั้งการลดความร้อนยวด (การทำความเย็น) และการควบแน่นจะเกิดขึ้นตามลำดับ

ฉันจะทราบได้อย่างไรว่าคอนเดนเซอร์ของฉันต้องการการทำความสะอาดหรือไม่

เปรียบเทียบอุณหภูมิควบแน่นปัจจุบันของคุณกับค่าการออกแบบสำหรับอุณหภูมิแวดล้อมเดียวกัน หากอุณหภูมิควบแน่นจริงอยู่ที่ 3 °C หรือมากกว่าเส้นโค้งการออกแบบ คอยล์คอนเดนเซอร์สกปรกหรืออุดตันเป็นสาเหตุที่เป็นไปได้ การตรวจสอบพื้นผิวคอยล์ด้วยสายตาเป็นการยืนยันที่ง่ายที่สุด

คอนเดนเซอร์ Brozercool รองรับสารทำความเย็นอะไรบ้าง?

ผลิตภัณฑ์คอนเดนเซอร์และหน่วยควบแน่นของ Brozercool เข้ากันได้กับสารทำความเย็นหลากหลายประเภท รวมถึงตัวเลือกการเปลี่ยน R22, R404A, R407C, R410A, R449A, R134a, R290 (โพรเพน) และ R744 (CO₂) ขึ้นอยู่กับซีรี่ส์ผลิตภัณฑ์ ศึกษาเอกสารข้อมูลผลิตภัณฑ์หรือติดต่อทีมเทคนิคของ Brozercool เพื่อยืนยันการจับคู่ที่เหมาะสมสำหรับการใช้งานของคุณ
